Smartclip Two-Piece Adapter for Pulsar Forward

O Smartclipu

Smartclip je slovensko podjetje, znano po izdelavi adapterjev za clip-on naprave, ki slovijo po robustni konstrukciji in vrhunski obdelavi. Adapterji imajo značilno ročico, ki se zapira navznoter proti ohišju adapterja, za razliko od številnih konkurenčnih adapterjev, kjer se ročica premika od zadnjega (ohlapnega) proti sprednjemu (fiksnemu) delu. Lovci clip-on pogosto snemajo s strelnega daljnogleda, da hitro pregledajo območje. V temi, zlasti ko jih vznemirijo zvoki divjadi v bližini, obstaja tveganje, da napravo hitro približajo obrazu, pri čemer lahko ročica v ohlapnem položaju zbode oko ali okoliško kožo. Ludwig Dvojmoč, ustanovitelj podjetja, je edinstveno zasnovo ročice razvil kot odgovor na več poškodb, ki so jih povzročili tradicionalni mehanizmi ročic, s čimer je učinkovito odpravil tveganje takšnih nezgod.

Ludwig Dvojmoč ima izkušnje z delom v znanih podjetjih v industriji športne optike, kot sta Zeiss in Aimpoint. Igral je ključno vlogo pri ustanovitvi slovenskega poglavja Mednarodne konfederacije praktičnega streljanja (IPSC) in prispeval k spremembi več pravil v celotni konkurenci.

O dvodelnem adapterju Smartclip za Pulsar Forward

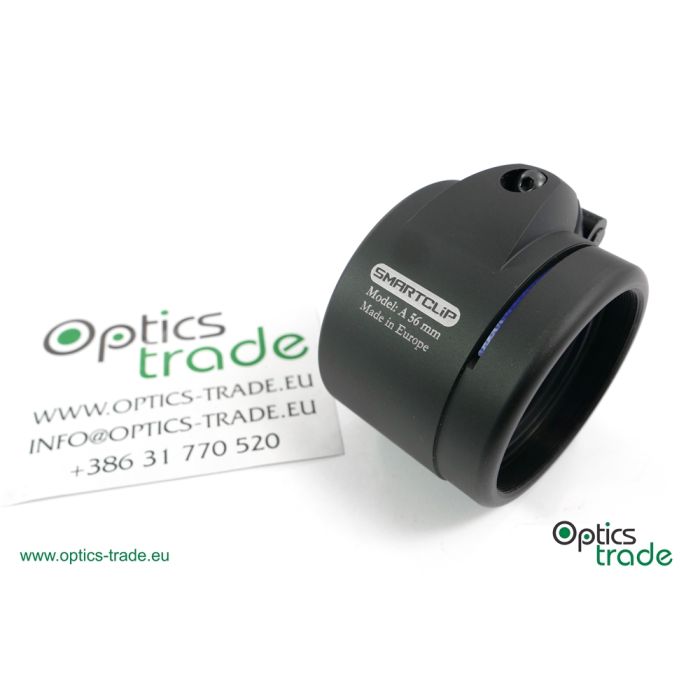

Ta dvodelni adapter je zasnovan za clip-on naprave, nameščene na sprednji del strelnega daljnogleda, s pritrdilnim standardom Pulsar Forward. Sestavljata ga adapter Smartclip AS in pretvornik Smartclip PF4 za pritrdilni standard Pulsar Forward.

Adapter AS ima pritrdilni navoj M52x0,75, ki se pogosto imenuje pritrdilni standard Dedal. Dedal je bil pionir pri izdelavi clip-on naprav za civilno uporabo, adapterji s tem standardom pa so bili sprva prilagojeni njihovim napravam. Danes se ti adapterji pogosto uporabljajo skupaj z reducirnimi obročki ali pretvorniki, da se prilagodijo različnim pritrdilnim standardom. Pri uporabi z napravami s pritrdilnim standardom M52x0,75 reducirni obroček ni potreben, zato ta adapter deluje kot enotna celota. Pri napravah z drugačnimi pritrdilnimi standardi pa je potreben reducirni obroček, kar pomeni dvodelno nastavitev adapterja. Za razliko od enodelnih rešitev adapterjev, ki običajno ponujajo omejene možnosti velikosti za zunanji premer objektiva, adapterji AS zagotavljajo celovito ponudbo, saj je na voljo približno 99 % vseh velikosti.

Pretvornik Smartclip PF4 ima na eni strani navoj M52x0,75 za pritrditev na adapter AS, na drugi strani pa bajonet za povezavo s pritrdilnim standardom Pulsar Forward.

Kaj je reducirni obroček/pretvornik?

Adapterji, ki služijo kot osnova za montažo clip-on naprave, imajo na eni strani navoj M52x0,75, na drugi pa mehanizem za pritrditev na objektiv strelnega daljnogleda. Če želite na svoj strelni daljnogled namestiti clip-on z drugim navojem/bajonetom, imate dve možnosti. Lahko kupite enodelno rešitev, ki ima omejene možnosti velikosti, ali pa dvodelni adapter. Dvodelni adapter je sestavljen iz adapterja z navojem M52x0,75, povezanega z ustreznim reducirnim obročkom ali pretvornikom.

Adapterji Smartclip – vodnik po velikostih

Pri adapterjih Smartclip številka v imenu adapterja označuje zunanji premer objektiva strelnega daljnogleda, na katerega je adapter zasnovan za namestitev (v milimetrih). Da boste izbrali pravi adapter, izmerite premer objektiva svojega strelnega daljnogleda s šublerjem (glejte spodnjo sliko).

Slika 1: Zunanji premer objektiva svojega strelnega daljnogleda izmerite s šublerjem.

Za več informacij si lahko ogledate naš obsežen pregled zunanjih premerov objektivov strelnih daljnogledov.

Če potrebujete pomoč ali niste prepričani glede meritev, se za pomoč brez zadržkov obrnite na našo prodajno ekipo na [email protected].

Naprave, ki uporabljajo pritrdilni standard Pulsar Forward

Navodila za montažo

Montaža pretvornika na adapter

Poravnajte adapter AS z navojem M52x0,75 na pretvorniku. Adapter nežno privijte na pretvornik in se ustavite tik pred popolnim privijanjem. Preden napravo dokončno zategnete na navoj, uporabite protimatico, priloženo pretvorniku, da prilagodite položaj adapterja in zagotovite, da bo ročica pri nameščeni napravi na clip-on enostavno dostopna.

Montaža pretvornika na napravo s pritrdilnim standardom Pulsar Forward

Štiri zatiče pretvornika namestite tako, da se ujemajo s štirimi zarezami na napravi, ki ima pritrdilni standard Pulsar DFA75. Adapter zavrtite v levo, dokler ne zaskoči na svoje mesto.

Montaža adapterja na strelni daljnogled

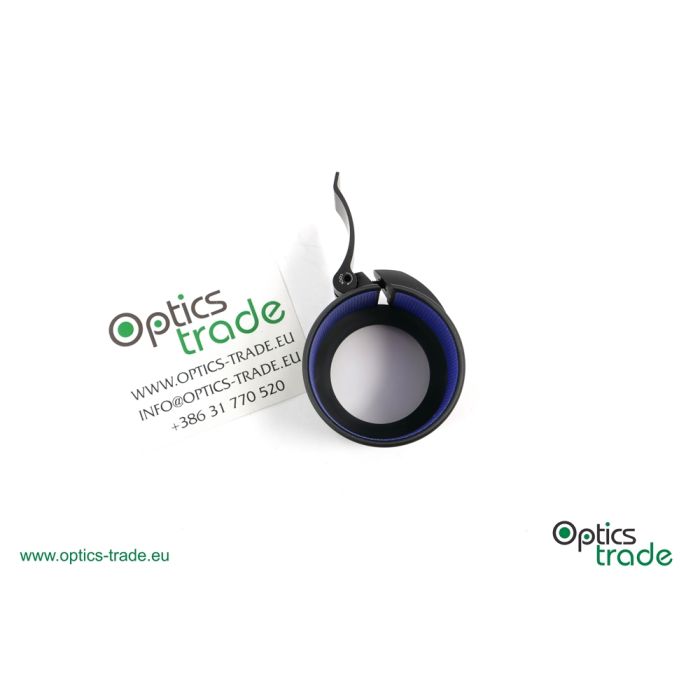

Najprej postavite ročico v odprt položaj. To storite tako, da jo potisnete stran od ohišja adapterja. Nato preverite, ali adapter ustreza objektivu strelnega daljnogleda. Če ne ustreza pravilno, boste morali opraviti nekaj prilagoditev:

1. Odvijte blokirni vijak, ki je nameščen pravokotno na nastavitveni vijak.
2. Obrnite nastavitveni vijak. Zavrtite ga v smeri urinega kazalca za zategovanje ali v nasprotni smeri urinega kazalca za popuščanje, odvisno od potrebnega prileganja.
3. Medtem ko izvajate manjše prilagoditve vijaka, nenehno preverjajte, ali je mogoče adapter namestiti na objektiv. Ko je adapter nameščen na objektiv, poskusite počasi zapreti ročico – upor mora biti ravno pravšnji, ne preohlapen in ne preveč zategnjen. Vijak prilagajajte, dokler se ročica ne zaskoči v položaj z ravno dovolj upora. Bodite previdni: poskus zapiranja ročice na preveč zategnjenem adapterju lahko poškoduje lečo strelnega daljnogleda! Prileganje preverite tako, da adapter trdno premaknete in se prepričate, da je varno pritrjen.
4. Ko dosežete želeno prileganje, prilagoditve zavarujte tako, da blokirni vijak privijete nazaj na svoje mesto.
